快速開關型消弧裝置結構

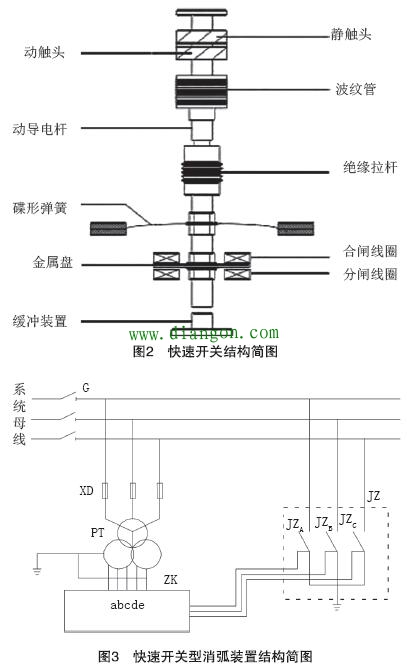

基于電壓型消弧方式的快速開關型消弧裝置結構如圖3所示。裝置通過電壓互感PT的輔助二次開口三角電壓來判斷系統是否發生故障，控制器ZK判斷是否為單相接地故障并判斷故障相。若系統發生單相弧光接地故障，則控制分相真空接觸器JZ合閘將故障相直接接地，消除電弧。JZ第一次閉合數秒后，控制器ZK自動令接觸器打開，此時若故障消失，系統自動恢復正常運行，控制器退回初始狀態。

　3.2 快速開關型消弧裝置動作流程

快速開關型消弧消諧裝置可完成故障判別、快速選相、快速開關動作及故障選線等一系列動作流程，從而實現快速消除單相接地故障和PT鐵磁諧振故障，并保證后續故障處理過程的安全可靠。裝置整體動作流程如圖4所示。
