低壓配電柜中主母線載荷容量

發布時間：2019/06/24 電力百科 標簽：低壓配電柜母線載荷瀏覽次數：3797

低壓配電柜中的主母線，擔任了電流分配的任務。
設計主母線的規格時，需要考慮到如下幾個重要因素：
第一：主母線的額定電流。
主母線的額定電流與實際負載電流相關，與開關柜的溫升密切相關。
第二：主母線的動熱穩定性。
主母線的動、熱穩定性就是低壓開關柜的動、熱穩定性。動穩定性指的是主母線的峰值耐受電流，它必須大于系統的沖擊短路電流峰值；熱穩定性指的是短時耐受電流，它系數等于峰值耐受電流除以峰值n。
===================

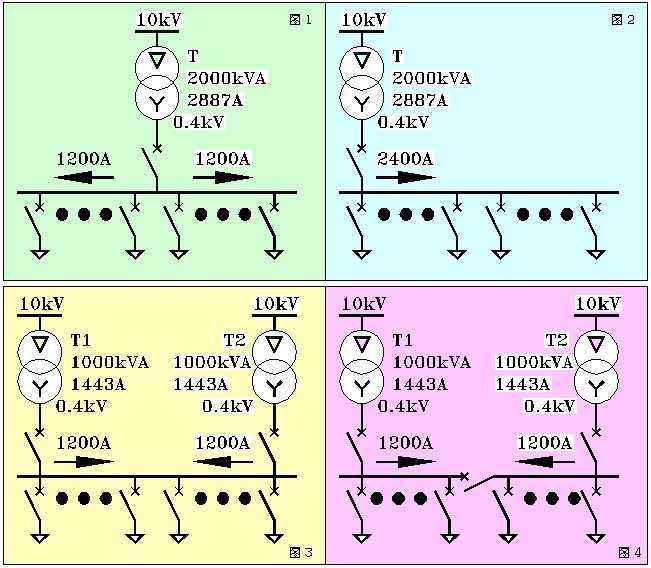

我們來看下圖：

先看圖1：
圖中的變壓器容量為2000kVA。設變壓器的阻抗電壓是6%，于是有：
變壓器的額定電流： $I_{n} =\frac{S_{n} }{\sqrt{3}U_gmc8fj8yeck } =\frac{2000\times 10^{3} }{1.732\times 400} \approx 2887A$
變壓器的短路電流： $I_{K} =\frac{I_{n} }{U_{K} } =\frac{2887\times 10^{-3} }{0.06} \approx 48.1kA$
變壓器的沖擊短路電流峰值： $I_{PK} =nI_{K} =2.1\times 48.1\approx 101kA$
因此，我們選擇的低壓開關柜，它的主母線的峰值耐受電流必須大于101kA，取為105kA；它的主母線的短時耐受電流為： $\frac{105}{2.1} =50kA$
開關柜的動熱穩定性與開關柜的結構關系密切，并且由該柜型的型式試驗唯一決定。
我們來看圖1的情況：
1）由于受電端在母線的中間，因此運行電流流動方向從中間指向向兩側。
2）母線電流最大之處在中間受電處，兩側端點為電流最小處。
3）母線任何一處發生短路時，短路電流等于系統短路電流 $I_{K}$
4）一般地，配電柜中的母線截面參數是按變壓器額定電流來設計的，因此圖示系統的母線截面允許承載的額定電流值應當是3000A。
在本例中，可以考慮采用2500A主母線。但條件是：選用2500A系統母線后，整柜的峰值耐受和短時耐受必須滿足105kA和50kA的要求。
值得注意的是：變壓器容量一般取為配電容量的1.2倍，此時變壓器的效率最高。
再看圖2：
我們看到受電端在母線的最左側，此時母線左側的電流等于最大配電電流，即2400A，母線右側的電流為零。
由于母線的截面是統一的，因此圖2的母線截面按3000A額定值來選取。
圖2母線中任何一處的短路電流等于系統短路電流，因此主母線的峰值耐受和短時耐受必須滿足變壓器參數要求。
再看圖3：
圖3中，受電側有兩處，分別在主母線的左右兩側，兩臺變壓器并列運行。主母線中運行電流方向從兩側指向中間。
當母線中任何一處發生短路時，短路電流等于單臺變壓器的短路電流；但是當任何饋電回路的出口處發生短路時，短路電流為兩臺變壓器短路電流之和。
因此，此系統的進線斷路器極限短路分?jǐn)嗄芰砂磫闻_(tái)變壓器的短路電流來考慮，而全部饋電回路斷路器的極限短路分?jǐn)嗄芰Ρ仨毜扔趩闻_(tái)變壓器短路電流的兩倍。
對于單臺變壓器來說，其參數如下：
變壓器的額定電流： $I_{n} =\frac{S_{n} }{\sqrt{3}U_gmc8fj8yeck } =\frac{1000\times 10^{3} }{1.732\times 400} \approx 1443A$
變壓器的短路電流： $I_{K} =\frac{I_{n} }{U_{K} } =\frac{1443\times 10^{-3} }{0.06} \approx 24.1kA$
變壓器的沖擊短路電流峰值： $I_{PK} =nI_{K} =2.0\times 24.1\approx 48.2kA$
因此，我們選擇的低壓開關柜，它的主母線的峰值耐受電流必須大于50kA，它的主母線的短時耐受電流為： $\frac{50}{2.0} =25kA$ 。
圖３主母線的截面可按1500A考慮，主母線的峰值耐受和短時耐受必須滿足系統要求。
再看圖4：
圖4的基本參數與圖3基本一致，但是母線被母聯開關給分成兩段，平時兩段母線分別獨立運行。
這樣做的最大好處是：饋電斷路器出口處的短路電流小于或者等于變壓器的短路電流，因此各個饋電斷路器的極限短路分?jǐn)嗄芰σ喟磫伪蹲儔浩鞫搪冯娏鱽?lái)考慮。
值得注意的是：若某段受電出現故障停電，母聯開關閉合前后，全系統的饋電回路必須降容：三級負荷全部去除，僅僅保留一級負荷和部分二級負荷，以滿足單臺變壓器的供電能力要求。
圖4的主母線截面可按圖3的方案來選配。
===================
結論：選配低壓開關柜主母線時，不能脫離變壓器的額定電流和短路參數，以及開關柜主母線的峰值耐受和短時耐受，必須綜合地考慮問題。

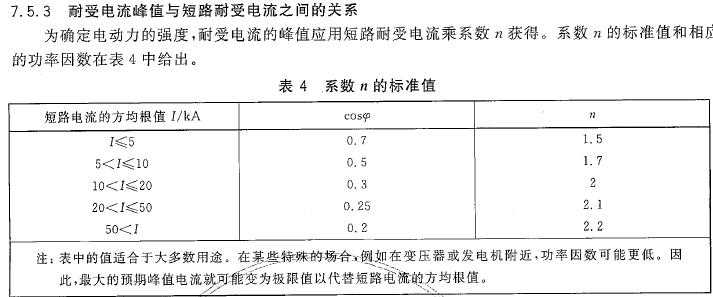

另外，峰值系數n按GB14048.1-2012《低壓開關設備和控制設備第1部分：總則》和GB7251.1-2013《低壓成套開關設備和控制設備第1部分：總則》給出的表格參數來取值。下圖為GF7251.1的參數：

F=10^{-7} I_{1} I_{2} K_{h} K_{c} \approx 10^{-7} I^{2} \frac{2L}gmc8fj8yeck K_{c}

F=10^{-7} (60\times 10^{3} )^{2} \frac{2\times 20}{0.1} \times 0.84\approx 1.21\times 10^{5} N\approx 12343kgf\approx 12.3T
